[TUTO] Monitoring réseau (Telegraf + InfluxDB 1.8 + Grafana)

.Shad. · le 15 avril 2023

Ah ? moi, même en root (quand je ne précise pas de user dans le fichier compose), ça ne fonctionne pas.
En revanche j'ai procédé autrement, pour éviter de devoir toucher aux permissions du socket docker.
J'ai utilisé l'image https://github.com/sjawhar/docker-socket-proxy qui permet d'exposer via un conteneur un socket docker. Et ce conteneur est dans un réseau uniquement composé de telegraf et lui-même.
Ainsi Telegraf accède au socket via les permissions natives, et je n'utilise pas de certificat TLS (contrairement à ce que je fais dans ce tutoriel) car seul Telegraf peut avoir accès au socket, ce que j'estime ne pas représenter de danger outre-mesure.

Mon fichier compose pour le proxy :

version: "2.1"
services:

   docker-socket-proxy:
      image: sjawhar/docker-socket-proxy
      container_name: docker-socket-proxy
      hostname: docker-socket-proxy
      networks:
         - net-dsp
      environment:
         - LISTEN_SECURE=false
         - LISTEN_PORT=2375
      volumes:
         - /var/run/docker.sock:/var/run/docker.sock:ro
      labels:
         - "com.centurylinklabs.watchtower.enable=true"
      restart: unless-stopped

networks:

   net-dsp:
      external: true

net-dsp est le réseau qui accueille également Telegraf, dont le compose est le suivant chez moi :

version: "2.1"
services:

   telegraf:
      image: telegraf
      container_name: telegraf
      networks:
         - net-dsp
      # non-root user needed since 1.20.3
      user: telegraf:65536
      volumes:
         # config
         - /volume1/docker/telegraf/telegraf.conf:/etc/telegraf/telegraf.conf:ro
         # additional MIBs
         - /usr/share/snmp/mibs:/usr/share/snmp/mibs:ro
         # local time preset
         - /etc/localtime:/etc/localtime:ro
         - /etc/TZ:/etc/timezone:ro
         # docker socket mounting
         - /var/run/docker.sock:/var/run/docker.sock:ro
      labels:
         # watchtower label only monitoring
         - "com.centurylinklabs.watchtower.enable=true"
      restart: unless-stopped

networks:

   net-dsp:
      external: true

Remarque : C'est normal que Telegraf ne partage pas de réseau commun avec InfluxDB et Grafana, ces derniers sont sur un VPS dans mon cas, il accède donc à InfluxDB via son entrée de proxy inversé sur le VPS directement.

Modifié le 15 avril 2023 par .Shad.

Dimebag Darrell · le 12 mai 2023

Je sais que ce n'est pas du monitoring réseau, mais j'ai vu qu'il était possible de monitorer son onduleur (photovoltaique) en utilisant influxdb et grafana,

ça à l'air quand même assez solide à mettre en place

https://github.com/michbeck100/pv-monitoring

.Shad. · le 12 mai 2023

Tu peux monitorer ce que tu veux, à partir du moment où tu sais comment faire ingérer les données à InfluxDB.
Telegraf prend en charge MQTT, et pour un cadre domotique c'est déjà 50% du boulot qui est fait.

Le reste dépend de ton installation, des protocoles utilisés, des capteurs dont tu disposes, de la passerelle domotique utilisée (Jeedom et Home Assistant embarquent tout un tas de plugin constructeurs permettant de recueillir les informations des onduleurs et automates).

Jeedom propose aussi un plugin InfluxDB qui fonctionne très bien. Je m'en sers pour tracer certains graphiques relatifs aux températures dans ma maison et l'activité des vannes thermostatiques.

Modifié le 12 mai 2023 par .Shad.

Pinpon_112 · le 26 août 2023

Bonjour,

Merci à @.Shad. pour le tuto.

Je suis occuper à mettre en place tout cela.

J'ai réussi à tout implémenter par le terminal et portainer. Je n'ai eu aucun problème.

Par contre, après avoir modifié le fichier telegraf.conf, j'ai essayé de voir les logs comme indiqué. Voici ce que j'ai :

/volume1/docker/telegraf# docker-compose logs -f
no configuration file provided: not found

et c'est la même chose pour influxdb.

Qui peut m'aider ?

Modifié le 26 août 2023 par Pinpon_112

Pinpon_112 · le 26 août 2023

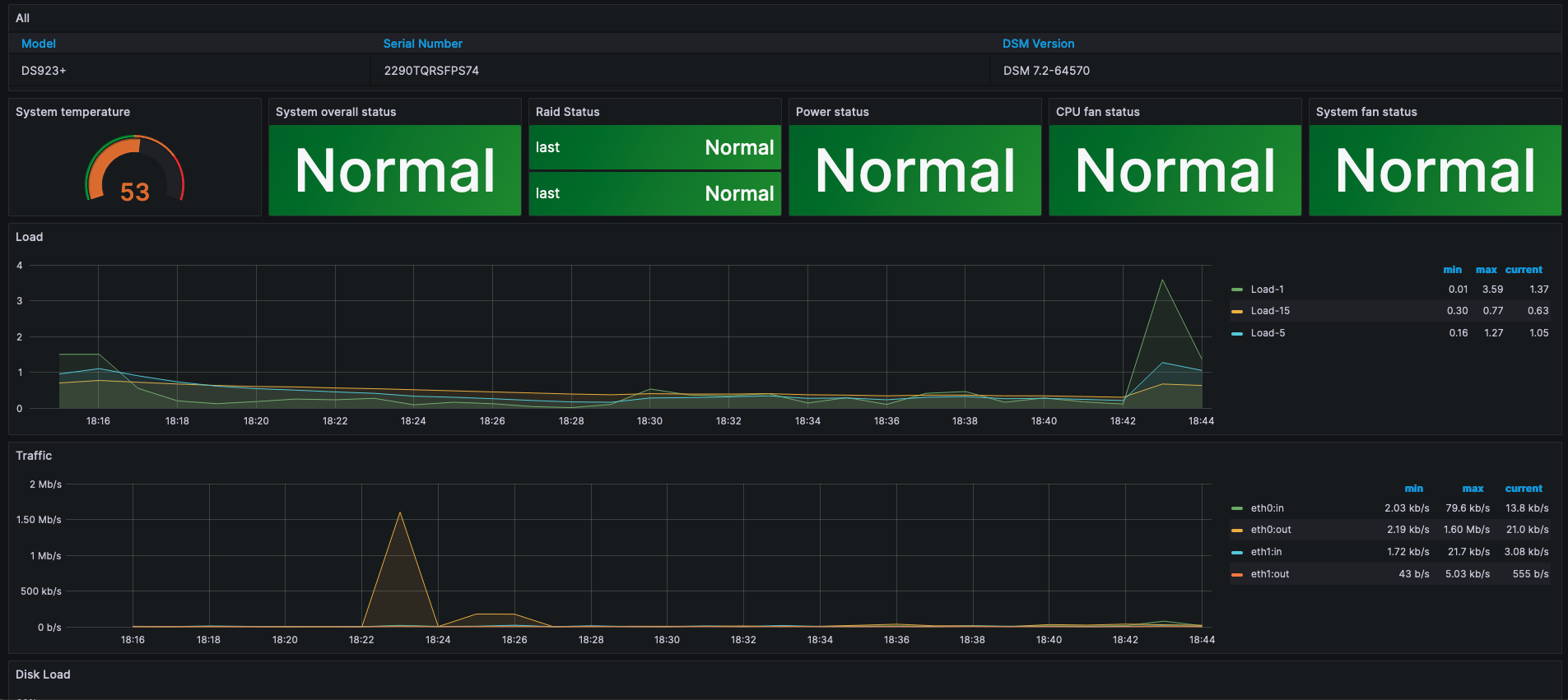

Ceci dit, j'ai quand même réussi à obtenir quelque chose :

.Shad. · le 27 août 2023

Salut @Pinpon_112,

Le message est étrange, est-ce que le fichier s'appelle bien telegraf.conf et est-ce qu'il est correctement monté dans le conteneur ? à quoi ton ressemble ton fichier compose ?

Pinpon_112 · le 28 août 2023

Hello @.Shad.,

Voici le nom du fichier en question : telegraf.conf (j'ai fait un copié-coller du nom).

Et voici le contenu du fichier compose :

version: '2.1'
services:

   telegraf:
      image: telegraf
      container_name: telegraf
      networks:
         - monitoring
      user: 1039:65537        # A adapter suivant vos valeurs
#      ports:                 # Optionnel
#         - 8125:8125         # Optionnel
#         - 8092:8092/udp     # Optionnel
#         - 8094:8094         # Optionnel
      volumes:
         - /volume1/docker/telegraf/telegraf.conf:/etc/telegraf/telegraf.conf:ro
         - /usr/share/snmp/mibs:/usr/share/snmp/mibs:ro
         - /etc/localtime:/etc/localtime:ro
         - /etc/TZ:/etc/timezone:ro
      restart: unless-stopped

networks:
   monitoring:
      external: true

.Shad. · le 28 août 2023

Est-ce que dans le fichier telegraf.conf tu as passé les logs en debug ?

## Logging configuration:
  ## Run telegraf with debug log messages.
  debug = true

Essaie de visualiser les logs depuis Container Manager (ou Docker suivant ta version de DSM), et poste le contenu des logs ici.

Pinpon_112 · le 28 août 2023

il y a 1 minute, .Shad. a dit :
Est-ce que dans le fichier telegraf.conf tu as passé les logs en debug ?
## Logging configuration:
  ## Run telegraf with debug log messages.
  debug = true
Essaie de visualiser les logs depuis Container Manager (ou Docker suivant ta version de DSM), et poste le contenu des logs ici.

Je l'ai effectivement fait mais comment puis-je voir les logs car dans la partie Journal, je ne vois rien.

.Shad. · le 28 août 2023

Pour InfluxDB je suis étonné que tu aies ce message, car il n'y a pas de fichier de configuration à éditer pour la mise en place, tout passe par les variables d'environnement.

Pinpon_112 · le 28 août 2023

Voici le fichier telegraf.confau cas où.

Et j'ai toujours la même chose via le terminal, je viens de réessayer.

Modifié le 28 août 2023 par Pinpon_112

.Shad. · le 28 août 2023

Je ne comprends pas pourquoi tu ne vois rien.
Redémarre le conteneur pour voir, tu dois nécessairement avoir des logs, est-ce que l'utilisateur telegraf de ton NAS est bien propriétaire du dossier telegraf dans /volume1/docker ?

Pinpon_112 · le 28 août 2023

Normalement oui. Voilà ce que j'ai pour l'utilisateur telegraph :

J'ai redémarré le container. C'est toujours la même chose dans le terminal : "no configuration file provided: not found".

Voici les logs de telegraf récupérer dans Portainer.

_telegraf_logs.txt

.Shad. · le 28 août 2023

Ahhhhhhhh, je comprends mieux.
Ton conteneur fonctionne normalement.

Tu as créé ton conteneur via Portainer ? car quand tu écris :

docker-compose logs -f

En fait, ça ne fonctionne que si tu trouves dans un dossier où un fichier docker-compose.yml se trouve nommément.
Sinon, tu peux préciser un path via :

docker-compose -f /volume1/docker/telegraf/docer-compose_telegraf.yml logs -f

par exemple. Ou tout autre chemin/nom de fichier.
C'est ça le fameux fichier de configuration qu'il cherche, le fichier yml.

Et si tu utilises Portainer ou Container Manager tu n'as pas besoin de tout ça.

Félicitations ça fonctionne, maintenant tu peux t'amuser à apprendre Grafana. 🙂

Modifié le 28 août 2023 par .Shad.

Pinpon_112 · le 28 août 2023

OK, merci pour ton aide et la compréhension.

Pinpon_112 · le 28 août 2023

Le 03/09/2021 à 11:53, oracle7 a dit :

Bonjour,

Sinon pour Speedtest, voici une procédure d'installation qui prend en compte les modifs de @bruno78 :

Installation speedtest2
•	Prérequis :
  o	Une database dédiée configurée sous influxdb, avec son user/pwd dédié.
root@MonNAS:/volume1/docker/speedtest# docker exec -it influxdb influx -username admin -password admin
    	> CREATE DATABASE nas_speedtest
    	> USE nas_speedtest
    	> CREATE USER speedtest WITH PASSWORD 'speedtest'
    	> GRANT ALL ON nas_speedtest TO speedtest
    	> SHOW DATABASES
    	> SHOW USERS
    	> exit
    	docker restart influxdb

•	Télécharger le fichier speedtest2.tar (speedtest2.tar : https://www.nas-forum.com/forum/applications/core/interface/file/attachment.php?id=15317). Il contient :
  o	Dockerfile : fichier de commande pour générer la nouvelle image
  o	InfluxdbSpeedtest.py : fichier de lancement du test, très légèrement modifié (on fait un simple 'ping' de la base influxdb)
  o	SpeedTest_Net_Server_List.xml : en prime la liste des serveurs utilisés, avec leurs identifiants. Pour amélioration du dashboard grafana (source github)

•	Etat avant modification :
  o	image
root@MonNAS:/volume1/docker/speedtest# docker image ls
REPOSITORY                                  TAG                 IMAGE ID            CREATED             SIZE
...
atribe/speedtest-for-influxdb-and-grafana   latest              99c2c10d1e41        16 months ago       111MB
...
  o	container
root@Maeva56:/volume1/docker/speedtest# docker ps
CONTAINER ID        IMAGE                                              COMMAND                  CREATED             STATUS                 PORTS                                                                                                                                       NAMES
...
bc4340b44afd        atribe/speedtest-for-influxdb-and-grafana:latest   "python -u /src/infl…"   3 days ago          Up 43 hours                                                                                                                                                        speedtest
...
•	On arrête le container speedtest en cours
root@MonNAS:/volume1/docker/speedtest# docker stop speedtest

•	On construit la nouvelle image /!\ ne pas oublier le "." (point) à la fin de la commande /!\
root@MonNAS:/volume1/docker/speedtest# docker build -f Dockerfile --rm --tag speedtest2 .
Sending build context to Docker daemon    959kB
Step 1/2 : FROM atribe/speedtest-for-influxdb-and-grafana:latest
 ---> 99c2c10d1e41
Step 2/2 : COPY ./InfluxdbSpeedtest.py /src/influxspeedtest/
 ---> 08847e4b7b5e
Successfully built 08847e4b7b5e
Successfully tagged speedtest2:latest
•	On vérifie que l'image speedtest2 a bien été créée (on a toujours l'ancienne)
root@Maeva56:/volume1/docker/speedtest# docker image ls
REPOSITORY                                  TAG                 IMAGE ID            CREATED             SIZE
speedtest2                                  latest              08847e4b7b5e        15 seconds ago      111MB
...
atribe/speedtest-for-influxdb-and-grafana   latest              99c2c10d1e41        16 months ago       111MB
...
•	On met à jour le docker-compose.yml pour prendre en compte cette nouvelle image
root@MonNAS:/volume1/docker/speedtest# cat docker-compose.yml
version: "2.1"
services:
    speedtest2:
        image: speedtest2:latest
        container_name: speedtest2
        volumes:
          - ./config.ini:/src/config.ini
        restart: unless-stopped
        mem_limit: 256M
        network_mode: bridge
•	On met à jour le fichier config.ini pour modifier le user/pwd à utiliser
root@MonNAS:/volume1/docker/speedtest# cat config.ini
[GENERAL]
# Duree en secondes entre deux mesures ---> A adapter au besoin !
# Delay = 3600
Delay = 10800

[INFLUXDB]
Address = 172.20.0.2
Port = 8086
Database = nas_speedtest
#Username = admin
#Password = admin
Username = speedtest
Password = speedtest
Verify_SSL = True

[SPEEDTEST]
# Leave blank to auto pick server
Server =

[LOGGING]
# Valid Options: critical, error, warning, info, debug
Level = debug
•	On peut enfin lancer le nouveau container avec la nouvelle image :
root@Maeva56:/volume1/docker/speedtest# docker-compose up -d
Creating speedtest2 ... done
•	On attend une petite minute et on vérifie que tout est en place :
root@MonNAS:/volume1/docker/speedtest# docker ps
CONTAINER ID        IMAGE                           COMMAND                  CREATED              STATUS                 PORTS                                                                    NAMES
498d69abfe03        speedtest2:latest               "python -u /src/infl…"   About a minute ago   Up About a minute                                                                               speedtest2
...

root@MonNAS:/volume1/docker/speedtest# docker logs -f speedtest2
Loading Configuration File config.ini
Configuration Successfully Loaded
2021-01-07 13:22:38,148 - DEBUG: Testing connection to InfluxDb using provided credentials
2021-01-07 13:22:38,341 - DEBUG: Successful connection to InfluxDb
2021-01-07 13:22:38,341 - INFO: Starting Speed Test For Server None
2021-01-07 13:22:38,357 - DEBUG: Setting up SpeedTest.net client
2021-01-07 13:22:38,586 - DEBUG: Picking the closest server
2021-01-07 13:23:08,886 - INFO: Selected Server 16676 in Paris
2021-01-07 13:23:08,887 - INFO: Starting download test
2021-01-07 13:23:13,306 - INFO: Starting upload test
2021-01-07 13:23:16,028 - DEBUG: [{'measurement': 'speed_test_results', 'fields': {'download': 741713644.1996006, 'upload': 549366763.0788989, 'ping': 5.709, 'server': '16676', 'server_name': 'Paris'}, 'tags': {'server': '16676', 'server_name': 'Paris', 'server_country': 'France'}}]
2021-01-07 13:23:16,242 - DEBUG: Data written to InfluxDB
2021-01-07 13:23:16,242 - INFO: Download: 741.71Mbps - Upload: 549.37Mbps - Latency: 5.709ms
2021-01-07 13:23:16,242 - INFO: Waiting 10800 seconds until next test
•	Et je retrouve ce test dans mon dashboard (je n'ai pas mis à jour le fuseaux horaire ...) :

Cordialement

oracle7😉

Bonjour @oracle7 et @bruno78,

J'essaye d'implémenter ton script speedtest.

Pour cela, je suis ton mode d'emploi mais j'ai un problème. La partie Influxdb est faite et j'ai downloader le fichier speedtest2.tar.

Je ne sais par contre pas où je dois le mettre. Que je le mette dans le dossier docker ou dans le dossier docker/speedtest, j'ai toujours la même chose avec terminal :

REPOSITORY               TAG       IMAGE ID       CREATED        SIZE
grafana/grafana          latest    6fc2a772178b   4 days ago     392MB
telegraf                 latest    1c4cc0044eb2   6 days ago     422MB
influxdb                 1.8       209f5640465f   11 days ago    307MB
neilpang/acme.sh         latest    81314eb50e2c   4 weeks ago    41.1MB
portainer/portainer-ce   latest    9ecc2a9e02ca   7 weeks ago    277MB
containrrr/watchtower    latest    f847e1adb570   7 months ago   14.6MB

Je ne vois pas l'image speedtest2.tar et je ne vois même pas le dossier speedtest qui a été créé dans le dossier Docker 😞

Bref, je suis bloquer et ce même si j'ouvre le dossier speedtest.tar

Pouvez-vous m'aider ?

Modifié le 30 août 2023 par Pinpon_112

Pinpon_112 · le 30 août 2023

Bonjour @.Shad., @MilesTEG1 et les autres,

Je continue mon exploration et je commence à chipoter dans grafana. J'ai cependant un problème.

Voici ce que j'ai pour les infos de mon NAS :

Comment faire pour supprimer le champ Time qui ne correspond à rien sauf si on peut avoir l'heure à l'instant T ?
Pourquoi la valeur Uptime est Capturedecran2023-08-30a16_49_54.png.75559d49f33850ed4dc4690f379c9c4f.png ? ==> J'ai regardé mon fichier telegraf.conf et j'ai vu que ce n'étais pas sysUptime mais sysUpTime. Du coup, j'ai corrigé. Comment mettre en jours, heures, minutes correcte car mon NAS, il n'est pas si vieux... ?
Pourquoi la valeur Update est à 2.00 et pas un up to date comme ici chez @MilesTEG1 image.png.12de1d68b323bd30daad0cc2fb6d4226.png

Dans une autre fenêtre, j'ai ceci :

Pourquoi tout ces caractères snmp.SYNO.L-last... ?

Je n'ai pas encore trouvé comment monitorer Docker mais je continue à chercher 😉

Merci pour votre aide.

Modifié le 30 août 2023 par Pinpon_112

EuphoPlat · le 20 septembre 2023

Bonjour,

J'ai monté un TIG pour surveiller une infra réseau.

Je rencontre un soucis sur mes Time Series, en effet qu'importe l'interval configurée, le retour d'information de ma requête SNMP se fait toute les 1m50, or j'ai bien ma query qui se fait toute les 10s/20s/.., je n'arrive pas à trouver la configuration.

>> https://www.noelshack.com/2023-38-3-1695191285-sup.png

Avez-vous une idée ??

Merci d'avance 😉

.Shad. · le 20 septembre 2023

@EuphoPlat Pour configurer l'intervalle de polling, c'est au tout début du fichier telegraf.conf, et par défaut c'est 10s.
C'est dans l'inputs.snmp du NAS qu'on peut spécifier un autre intervalle.

EuphoPlat · le 20 septembre 2023

Oui, on est raccord sur cette information.

Je suis bien en 10s, paramètre non modifié.

Cependant, si tu regarde bien les query se font bien, mais j'ai pas de valeur dans la case de droite, donc sur mes graph j'ai une mesure que toute les 2m env.

.Shad. · le 20 septembre 2023

Tu utilises le plugin inputs.ping j'imagine ?
Si oui, tu peux me copier/coller la configuration de cette partie ?

EuphoPlat · le 21 septembre 2023

Presque, j'ai configuré un IPSLA icmp-echo sur mon CISCO avec un refresh tous les 3s qui fonctionne, je n'ai pas d'erreur sur ces pings :

ip sla 2
icmp-echo x.x.x.x source-ip y.y.y.y
tag ICMP_ECHO
threshold 150
timeout 3000
frequency 3
ip sla schedule 2 life forever start-time now

côté telegraf j'ai :

[agent]
interval = "10s"
round_interval = true
metric_batch_size = 1000
metric_buffer_limit = 10000
collection_jitter = "3s"
flush_interval = "10s"
flush_jitter = "3s"
precision = "0s"

[[outputs.influxdb]]
urls = ["http://127.0.0.1:8086"]
database = "telegraf"
username = "x"
password = "y"
interval = "10s"

[[inputs.snmp]]
agents = [
"x.x.x.x:161",
]
community = "public"
timeout = "10s"
retries = 3
[[inputs.snmp.table]]
name = "CiscoIpSlaMonitor"
inherit_tags = [ "sysName","sysLocation" ]
[[inputs.snmp.table.field]]
oid = "1.3.6.1.4.1.9.9.42.1.2.10.1.1"

Grafana m'affiche bien une nouvelle ligne toute les Xs (en fonction du scale) mais je n'ai pas de valeur qui remonte en face dans la colonne "Latence ICMP", hormis une toute les x minutes.

Merci 😉

.Shad. · le 21 septembre 2023

@Pinpon_112 Désolé j'avais zappé ton message :

Pour l'uptime, tu fais un Add field override pour le champ Uptime. Tu définis l'unité sur Time > duration (s) et tu ajoutes une opération math/100 :

Pour enlever le champ Time, il faut choisir l'onglet Transform (à côté de Query, voir image ci-dessus), Add another transformation, Organize field, et là tu peux choisir de cacher les champs que tu souhaites.

Pour la valeur up-to-date, il faut utiliser les value mappings :

Et pour les snmp.XXX c'est lié au fait que tu n'exploites pas les alias pour nommer tes champs et colonnes, c'est la case ALIAS à personnaliser dans la query :

https://stackoverflow.com/questions/42397891/how-to-use-a-influxdb-tag-value-in-a-grafana-legend

@EuphoPlat Si tu fais un ping toutes les 3 secondes, et que tu définis un intervalle de polling de 10 secondes, je ne vois pas trop l'intérêt, à moins d'exploiter ce ping toutes les 3 secondes par ailleurs.

En théorie, je pense que telegraf devrait renvoyer la réelle valeur de ping mesurée lors de son polling.
As-tu essayé d'ajouter un fill(previous) dans GROUP BY ?

EuphoPlat · le 21 septembre 2023

En faite, c'est l'interrogation SNMP qui se fait toute les 5m, quand je regarde mon switch je vois des requêtes que toutes les 5m.

Donc la question c'est : pourquoi telegraf ne fait-il pas de requête toutes les x sec malgré la configuration.

Je n'ai pas trouvé de paramètre, je vais voir à sniffer pour voir si j'ai pas un blocage quelque part.

Après vérification, je confirme que les requêtes partes de mon SRV toute les 5mn...

Modifié le 21 septembre 2023 par EuphoPlat

.Shad. · le 21 septembre 2023

Essaie d'ajouter un paramètre interval dans ton bloc inputs.snmp

Connexion

[TUTO] Monitoring réseau (Telegraf + InfluxDB 1.8 + Grafana)

Messages recommandés

Meilleurs contributeurs dans ce sujet

Jours populaires

Meilleurs contributeurs dans ce sujet

Jours populaires

Messages populaires

.Shad.

oracle7

.Shad.

Images postées

Rejoindre la conversation

Qui est en ligne 3 membres, 0 anonyme, 109 invités (Afficher la liste complète)

Contributeurs populaires

Annonces

Information importante
