rt2600ac Routeur wifi derrière une Livebox4 : est-ce envisageable pour toutes mes utilisations ?

[MilesTEG1]

il y a 10 minutes, oracle7 a dit :

Je n'avais pas pu non plus, du coup j'avais laissé sur le VLAN 2 (celui dedié au décodeur TV).

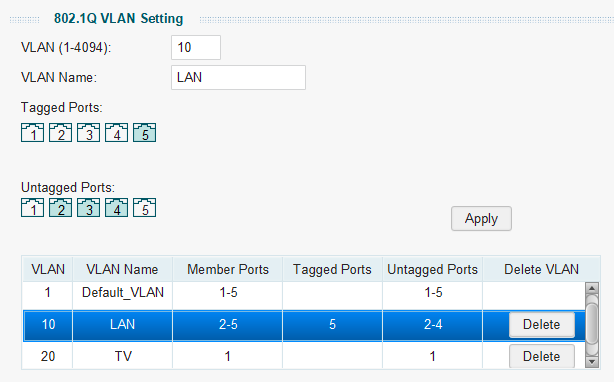

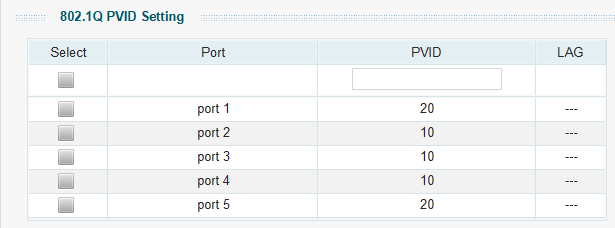

@oracle7 Tu veux dire que sur le port qui va au switch suivant, tu avais mis que le VLAN du décodeur dans la colonne du PVID, c'est ça ? Du coup dans mon exemple ce serait le VLAN20.



@maxou56 Ça pourrait fonctionner comme ça ?
(bien sur faudra que je répercute ce type de config sur les autres switchs du réseau).





edit : vous êtes d'accord sur le fait de mettre une IP fixe sur ce switch ? Plutôt que de laisser faire le DHCP du routeur ?

Modifié le 16 décembre 2020 par MilesTEG1

[oracle7]

@MilesTEG1

Bonjour,

il y a 2 minutes, MilesTEG1 a dit :

Du coup dans mon exemple ce serait le VLAN20.

JE dirais oui. Ton port 5 switch 0 part analogie correspond à mon port 8 Switch 1. Ce port supporte les VLAN 1 et 2 IGMP donc VLAN 10 et 20 IGMP chez toi.

Cordialement

oracle7😉

[MilesTEG1]

il y a 28 minutes, oracle7 a dit :

Ce port supporte les VLAN 1 et 2 IGMP donc VLAN 10 et 20 IGMP chez toi.

@oracle7 Tu dis ça parce que j'avais posté une capture (celle ci-dessous) à un moment où il y avait l'IGMP ?

Ou bien c'est autre chose ?

[.Shad.]

Elle est hyper compliquée à suivre votre conversation...

J'essaie de récapituler plus simplement :

- Déjà du vocabulaire : Trunk (CISCO) = Tagged (Générique) et Access (CISCO) = Untagged (Générique).

- On tagge un VLAN quand il y a déjà un autre VLAN non taggé sur le même port (sauf VLAN asymétrique, on ne peut pas avoir plusieurs VLAN non taggés sur un même port) ET que le périphérique à l'autre boût du câble est capable de détecter un VLAN taggé (un switch, un NAS, un routeur, etc...).

- Un tag concerne les paquets sortants, pour tagger les paquets entrants (concerne donc les périphériques comme un décodeur, qui ne peuvent pas tagger leurs paquets sortants) il faut agir sur le PVID. Typiquement dans ce cas, tu dois avoir un PVID correspondant au VLAN que tu as choisi pour les décodeurs sur les ports de switch auxquels sont raccordés les dits décodeurs TV. Comme l'a dit @maxou56, généralement le switch anticipe correctement et fait les réglages adéquats (si tu définis juste un VLAN pour ton décodeur en non taggé sur un port, il va donner la même valeur de VLAN au PVID du port en question).

Si tu gardes ces points en tête, tu ne devrais avoir aucun mal à régler tes switchs.

Je ne vois pas l'intérêt d'utiliser l'IGMP Snooping si tes décodeurs sont seuls sur leur VLAN, les autres périphériques de ton réseau ne seront pas perturbés car non atteignables. C'est utile quand tu mélanges dans le même réseau les périphériques classiques et les décodeurs (qui peuvent parasiter l'ensemble du réseau à cause des nombreuses requêtes multicast qu'ils émettent).

[MilesTEG1]

@.Shad. Cette conversation devient très touffue en questions/réponses/captures 😆
Ton dernier message confirme ce que j'ai compris, merci 😇

Du coup, comme le pense aussi @oracle7 je pense que ce que j'ai commencer à faire sur le vieux switch est correct 😇

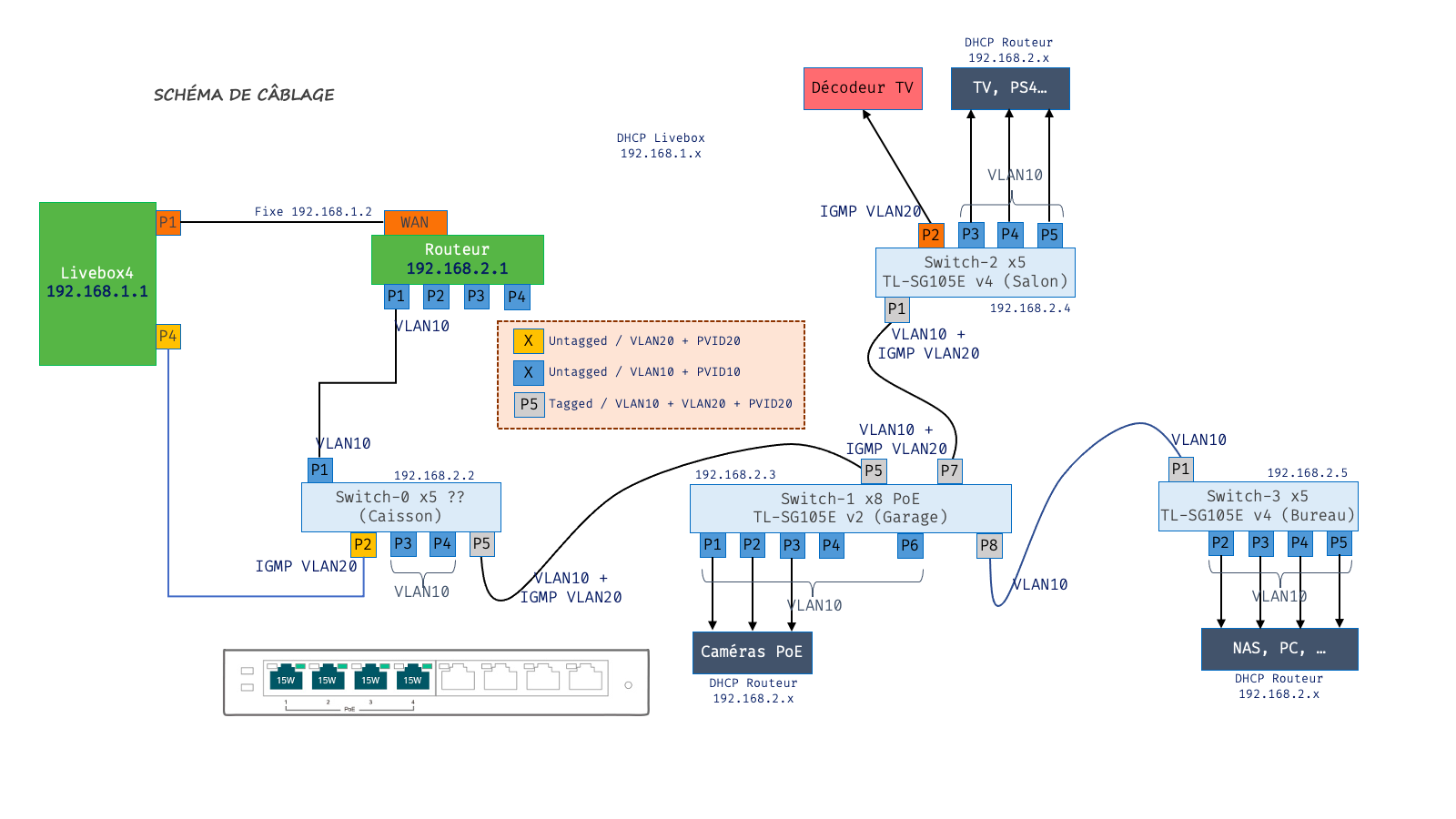

Petite MAJ de mon schéma :

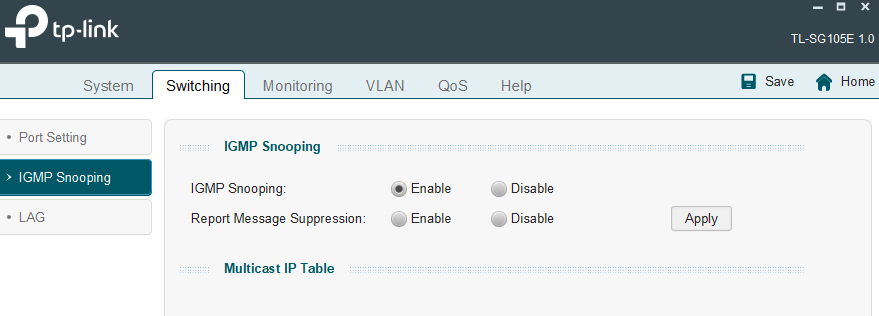

Pour l'IGMP, est-ce que c'est nuisible de laisser activé la fonction ?
Après quand je referais la config sur les autres switchs, je vais devoir les réinitialiser, ou les repasser en DHCP temporairement pour les intégrer au nouveau réseau du routeur.
Et sinon j'y pense, ne serait-il pas possible de passer le réseau de la Livebox en 192.168.2.x et de laisser mes switchs en 192.168.1.x ??



En tout cas, merci bien de votre aide 😇

[oracle7]

@MilesTEG1

Bonjour,

Il y a 14 heures, MilesTEG1 a dit :

Ou bien c'est autre chose ?

Oui c'est autre chose. Pour moi, il faut activer l'IGMP car comme le confirme @.Shad. tu mélanges notamment sur ton switch 2 le décodeur TV et d'autres périphériques qui seraient à lors perturbés par la multidiffusion effectuée par le décodeur. Cela été mon problème (le décodeur ne pouvait se connecter) au début et qui a été règlé avec l'activation de l'IGMP.

Du coup cette activation de l'IGMP est aussi valable pour la même raison, sur tes switchs 0 et 1 car la multidiffusion du décodeur TV va remonter toute la chaine. Pour le switch 3 je ne saurai dire s'il est concerné aussi, dans le doute j'activerai aussi l'IGMP sur lui.

Dans mon cas, seul le switch salon est dans le sous-réseau local de la livebox (192.168.1.0), tous les autres sont dans le sous-réseau local du routeur (192.168.2.0). Ce qui est confirmé par un scan réseau avec "Advanced IP scanner" et par "Périphériques connectés" dans la Livebox.

Au final, je leur ai aussi attribué une @IP fixe (bail DHCP) dans leur sous-réseau respectifs.

Normalement à mon avis (en espérant ne pas dire de c...), si tu suis la même logique que pour le switch 0, pour tes autres switchs cela devrait le faire.

Cordialement

oracle7😉

[MilesTEG1]

@oracle7 @.Shad.
Et @tous les autres ,

Merci pour vos conseils, et votre patience 😇
Grace à vous j'ai pu comprendre de nouvelles choses 😃 qui me semblaient incompréhensibles y a pas si longtemps.
Bon tout n'est pas parfaitement clair et acquis, mais l'essentiel est pigé ^^

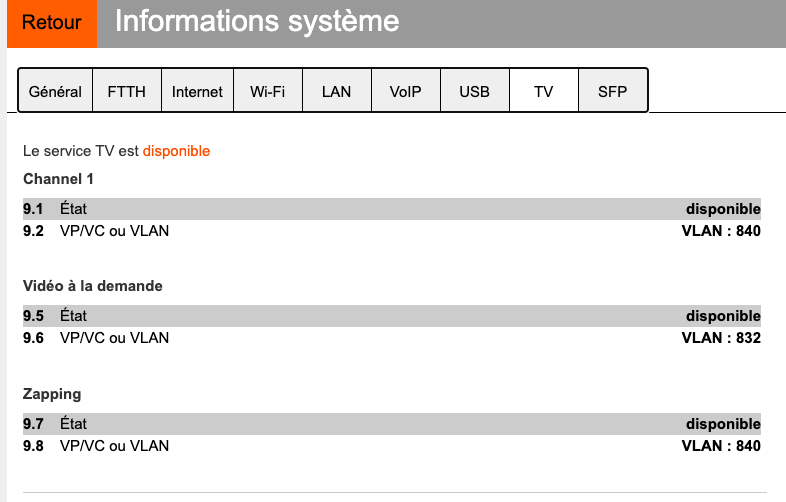

Sinon, j'ai pensé qu'une fois j'avais vu une histoire de VLAN dans les paramètres de la LB4 :

Ces VLAN 832 et 840, on n'a pas besoin de s'en préoccuper, n'est-ce pas ?

[.Shad.]

Tu en as besoin si tu veux remplacer la Livebox par un routeur.
Mais les VLANs sur le switch n'ont rien à voir, tu t'en sers juste pour dire que le réseau X ne peut pas communiquer avec le réseau Y. Les chiffres n'ont pas d'importance.

Modifié le 17 décembre 2020 par .Shad.

[oracle7]

@MilesTEG1

Bonsoir,

On ne s'en préoccupe que si le routeur remplace complètement la LiveBox. Pour ton affaire, tu oublies.

Ahhreee !!! Encore grillé par @.Shad. 😛

Cordialement

oracle7😉

[MilesTEG1]

Merci vous deux 😇

[MilesTEG1]

Réception aujourd'hui du routeur 🙂 J'ai finalement craqué sur le Synology ^^
Pour des questions de facilité de configuration, et d'habitudes de DSM.

Il va me falloir repasser en DHCP tous les périphériques que j'ai configuré en ip fixe en dur... Surtout les switchs 😅 Histoire de ne pas avoir de soucis quand j'intégrerais le tout dans le réseau du routeur.
Faudra aussi que je vire toutes les règles NAT de la LB4.

@oracle7 @.Shad. Vous avez des conseils/recommandations particuliers ?

[.Shad.]

Garder une trace de ton infra sur un schéma ou sur papier, il est toujours à côté de mon homelab quand je dois faire des modifications de configuration, ça c'est juste la baie centrale, compte 3 autres switchs à peine moins remplis dans la maison 😛 :

[MilesTEG1]

C'est pas bête ça, je vais imprimer mon dernier schéma ^^

J'ai aussi copié dans un onglet OneNote mes règles actuelles de NAT de la LiveBox.
J'ai depuis toujours aussi les associations adresses MAC / adresses IP aussi dans mon OneNote 😉



[MilesTEG1]

Routeur reçu 😄

Petite configuration IP commencée :

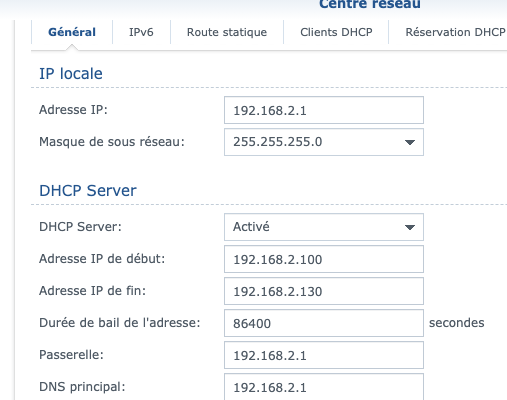

J'ai mis l'ip du routeur à 192.168.2.1, et j'ai spécifié les plages du DHCP du routeur. J'ai paramétré le wifi, et séparé les deux canaux 5GHz et 2,4GHz (j'ai des périphériques qui ne fonctionnent pas bien sinon). Puis enfin j'ai branché le routeur à la livebox.
J'ai pas trop le temps de faire plus là dans l'immédiat, j'ai une classe virtuelle dans pas longtemps.

Mais sinon c'est une belle bête mine de rien, il est imposant 😮

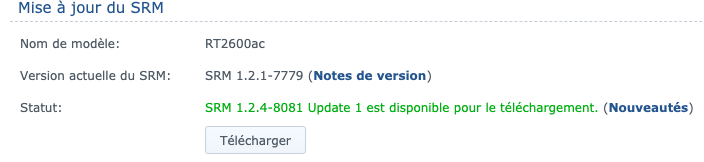

Et y a déjà une MAJ à faire 😅



@.Shad. @oracle7
Je viens de tenter d'accéder à la livebox en 192.168.1.1 depuis le réseau wifi du routeur en 192.168.1.x : c'est normal que ça fonctionne ?

Modifié le 18 décembre 2020 par MilesTEG1

[oracle7]

@MilesTEG1

Bonsoir,

Oui c'est une belle bête 😛

Je te recommande de faire la mise à jour suscitée.

Au fait, ne sois pas surpris, les phases de démarrage du RT2600ac sont très, très longues (plusieurs minutes) : c'est normal ! Je ne sais ce qu'il fait mais il faut vraiment prendre son "mal" en patience durant ce temps là !🥴

Cordialement

oracle7😉

[MilesTEG1]

@oracle7 Ok merci ^^ Je n'ai pas trop fait gaffe, je lisais une BD en // 😛

Sinon tu n'avais pas mis un lien vers un tuto de ton cru pour la config de tout le bazar ? (je ne le retrouve pas)

edit : ha c'est bon j'ai retrouvé ^^

Modifié le 18 décembre 2020 par MilesTEG1

[oracle7]

@MilesTEG1

Bonjour,

Oui c'est ici.

Bonne lecture.

Cordialement

oracle7😉

[MilesTEG1]

@oracle7 Tu as été plus rapide que mon edit 😄

[.Shad.]

il y a 40 minutes, MilesTEG1 a dit :

Je viens de tenter d'accéder à la livebox en 192.168.1.1 depuis le réseau wifi du routeur en 192.168.1.x : c'est normal que ça fonctionne ?

Tu es sur 192.168.1.0/24 dans les deux cas ?

[MilesTEG1]

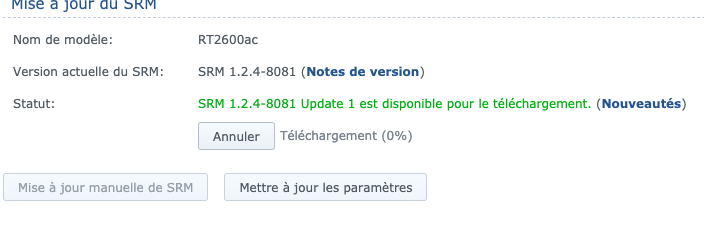

Ha, c'est très con, je viens de faire la MAJ présente, mais y en a une autre tagguée "update1"... Ça pouvait pas faire directement la update1 🤔


[MilesTEG1]

@.Shad. La LB4 est bien sur du 192.168.1.x et le routeur sur du  192.168.2.x :

:

Je suis connecté sur le wifi du RT, et j'accède à l'interface de la livebox XD
Je précise que je n'ai pas fait davantage de réglages encore...

Par exemple, je n'ai pas regardé ce que faisait ceci : Interface secondaire LAN1 ??



[.Shad.]

C'est tout à fait normal que tu accèdes à l'interface de la box dans ce sens, c'est dans l'autre sens que ça ne serait pas normal. 😄

[MilesTEG1]

ha oui, dans l'autre sens ça marche pas c'est clair ^^ Lorsque j'ai changé les SSID des réseaux wifi, je me suis bien rendu compte que ça ne fonctionnait pas après que le mac se soit reconnecté au wifi de la livebox XD



[oracle7]

@MilesTEG1

Bonjour,

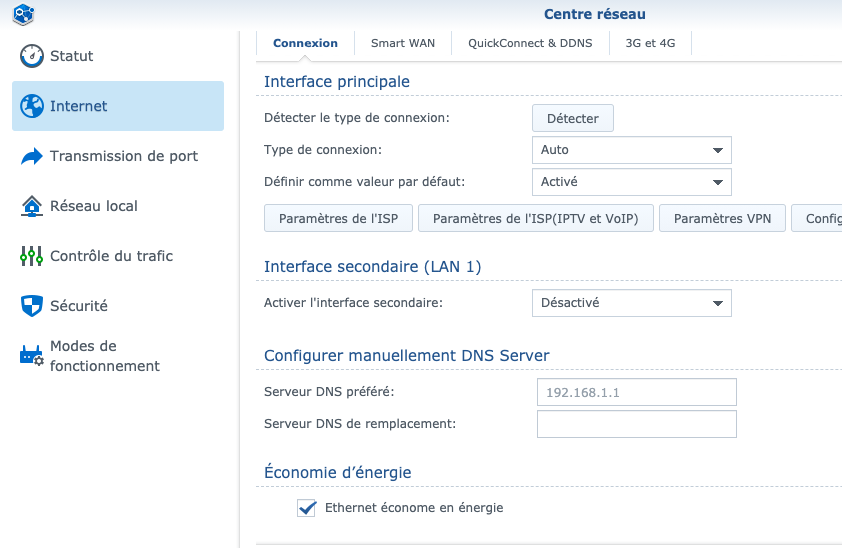

Je vois dans tes copies d'écran que tu as configuré la connexion Internet sur AUTO. Du coup le routeur utilise comme serveur DNS la Livebox. Chez toi çà se voit ici :

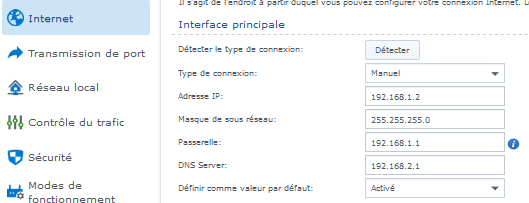

Pour ma part, j'ai configuré la connexion Internet en manuel et forcé le DNS serveur sur mon routeur (192.168.2.1) car j'ai le package DNS Serveur d'installé directement sur le routeur :

et alors là le routeur prend bien le bon DNS Serveur :

Cordialement

oracle7😉





[MilesTEG1]

@oracle7  Oui je pense que je ferais ça moi aussi, configurer un serveur DNS sur le routeur ^^ Mais avant celà, me faut d'abord finaliser le reste du setup ^^
